Аппарат теплообменный пластинчатый разборный Ридан НН 113 (Ду 250 мм)

Нажмите чтобы увеличить

Ридан НН 113 — теплообменник с диаметром условного прохода 250 мм. Пропускная способность до 1000 м3/ч. Глубина каналов пластины 2,75 мм. Часто встречается в теплоэнергетике.

Пропускает через себя большой объем рабочих сред, достаточная высота сделала этот типоразмер универсальным. Уверенно показывает себя при передаваемых мощностях от 3 до 20 МВт.

Используется с теплоносителями, имеющими низкую температуру, и как подогреватель ГВС на ЦТП. Однако, распространение получил, как промежуточный аппарат между котельной и ИТП (Индивидуальными тепловыми пунктами) потребителей.

Кроме коммунального применения, зарекомендовал себя в промышленности. Глубокая формовка позволяет с успехом применять его для оборотных схем металлургических заводов и сталеплавильных цехов. В судостроении, для кораблей выступает в роли охладителя пропульсивных устройств и главных двигателей, работает с морской водой. Нередко применяется совместно с установками опреснения.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №113
  • Наличие: уточните у менеджера
  • Склад в Хабаровске:
    ул. Промышленная, дом 3Л

Рейтинг товара:

Отзывов: 1

  • Цена: 631 060 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

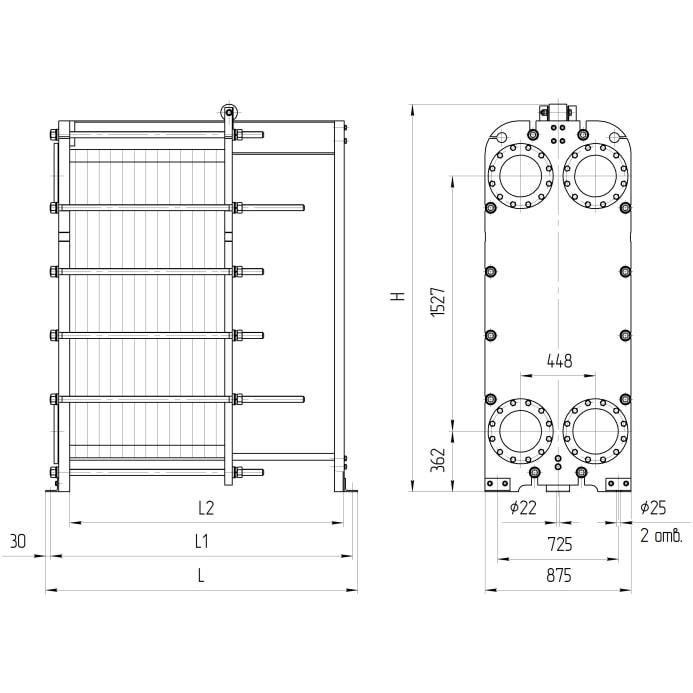

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН №113 1 835 775 600 М36 12 11-36 1950
2 1235 1175 1000 М36 12 37-107 2370
3 1535 1475 1300 М36 12 108-163 2720
4 1735 1675 1500 М36 12 164-198 2950
5 2235 2175 2000 М36 12 199-289 3510
6 2735 2675 2500 М36 12 290-380 4090
7 3235 3175 3000 М36 12 381-470 4660
8 4235 4175 4000 М36 12 471-652 5860
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №113 1 845 785 600 М36 12 11-34 2270
2 1245 1185 1000 М36 12 35-105 2780
3 1545 1485 1300 М36 12 106-161 3200
4 1745 1685 1500 М36 12 162-196 3470
5 2245 2185 2000 М36 12 197-287 4140
6 2745 2685 2500 М36 12 288-378 4830
7 3245 3185 3000 М36 12 379-469 5520
8 4245 4185 4000 М36 12 470-650 6920
Размер H: рамы №1-№7 — 2319 мм, рама №8 — 2416 мм (для расчетного давления 1,0 и 1,6 МПа).

Стоимость

Цена (от 631 060 Р) указана для примера.

Ридан НН 113 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
