Аппарат теплообменный пластинчатый разборный Ридан НН 14 (Ду 50 мм)

Нажмите чтобы увеличить

Ридан НН 14 — разборный пластинчатый теплообменный аппарат одноименной компании с Ду 50 мм. Глубина рифления пластины 2,5 мм, а соотношение ширины к длине формирует рабочую поверхность площадью 14 дм2.

Применим во всех технологических и бытовых процессах мощностью до 500 кВт, паровое отопление до 1 МВт. Распространенный типоразмер для остывания гидравлических машин и станций, а так же систем подготовки и фильтрации масла прокатных станов и закалочных ванн.

Способен с легкостью утилизировать до 150 киловатт тепловой энергии при водяном остужении индустриальных масел. Создает перепад температуры до 20 градусов Цельсия!

Применяется в пищевой индустрии, как подогреватель рубашек оборудования, стабилизатор температурного режима для стерилизации в консервных производствах. Нагреватель мелассы для дрожжевых заводов, охлаждение пивного сусла, сливок, охладитель приемки свежего молока, подогревание сахарного сиропа для изготовления кваса и лимонада.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Ридан
Модель: НН №14
Наличие: уточните у менеджера
Склад в Хабаровске:
ул. Промышленная, дом 3Л

Рейтинг товара:

Отзывов: 1

Цена: 47 500 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

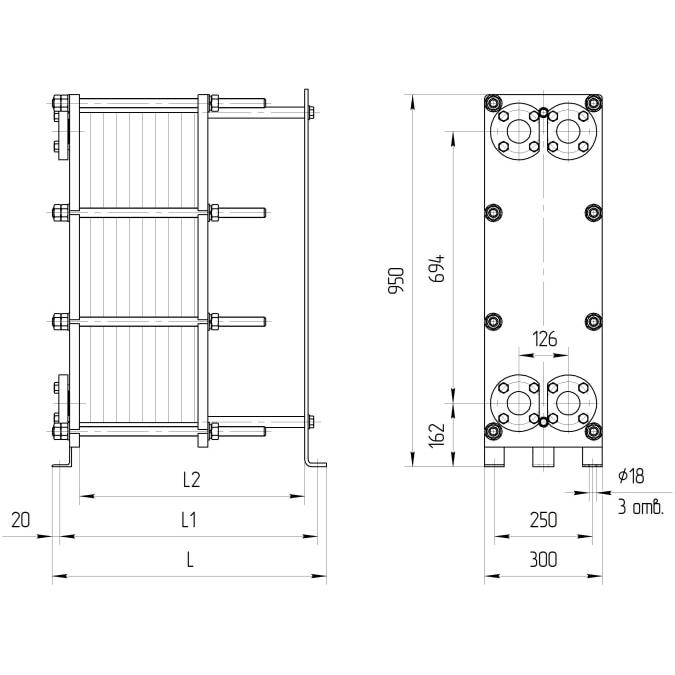

Таблица размеров

Тип теплообменника	№ рамы	Размеры в миллиметрах			Стяжные шпильки		Кол-во пластин, шт.	Макс. масса, кг.
Тип теплообменника	№ рамы	L	L1	L2	размер	кол-во, шт.	Кол-во пластин, шт.	Макс. масса, кг.
Расчетное давление 1,0 МПа (10 кгс/см²)
НН №14	1	515	475	400	М20	8	5-39	135
	2	715	675	600	М20	8	40-75	160
	3	915	875	800	М20	8	76-111	185
Расчетное давление 1,6 МПа (16 кгс/см²)
НН №14	1	520	480	400	М24	8	5-39	150
	2	720	680	600	М24	8	40-75	182
	3	920	880	800	М24	8	76-111	216

Стоимость

Цена (от 47 500 Р) указана для примера.

Ридан НН 14 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
