Аппарат теплообменный пластинчатый разборный Ридан НН 188 (Ду 300 мм)

Нажмите чтобы увеличить

Ридан НН 188 имеет присоединения 300 мм с ответными фланцами. Учитывая то, что количество тепла, которое способен передать теплообменный аппарат этой серии достигает 60 МВт при максимальном протоке теплоносителя (вода) и дельте температур в 35 градусов, его мощности достаточно для потребностей городка с населением в 300-400 тыс. жителей. Этому способствует внушительная высота пластины и длина t-линии.

Данная модель используется в ТЭЦ, ГТЭС, ТЭС. Кроме того, на крупнейших металлургических предприятиях подобные РПТО применимы для систем охлаждения машин непрерывного литья заготовок и установок разливки стали. Внедрение 2-3 ТО создает схему работающую без перебоев и остановок, позволяя избегать простоев производственной линии.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №188
  • Наличие: уточните у менеджера
  • Склад в Хабаровске:
    ул. Промышленная, дом 3Л

Рейтинг товара:

Отзывов: 1

  • Цена: 984 590 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

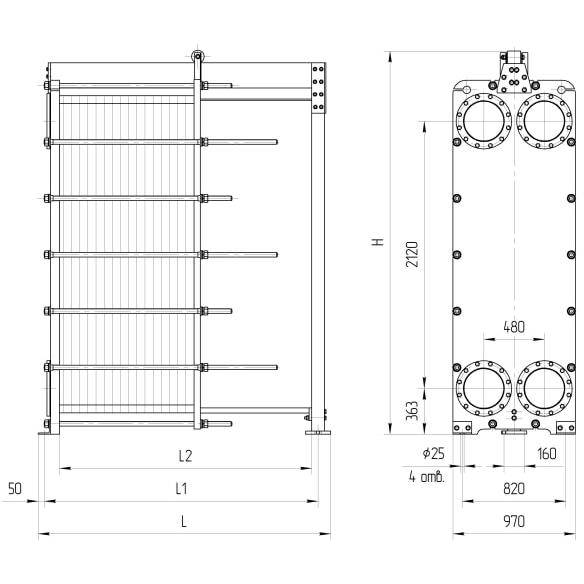

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН №188 1 930 780 600 М36 14 11-31 3030
2 1330 1180 1000 М36 14 32-98 3590
3 1630 1480 1300 М36 14 99-148 4040
4 1830 1680 1500 М36 14 149-181 4330
5 2330 2180 2000 М36 14 182-265 5060
6 2830 2680 2500 М36 14 266-348 5850
7 3330 3180 3000 М36 14 349-431 6600
8 4330 4180 4000 М36 14 432-598 8100
9 5355 5205 5000 М36 14 599-765 9680
10 6355 6205 6000 М36 14 766-931 11200
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №188 1 950 800 600 М36 22 11-29 3650
2 1350 1200 1000 М36 22 30-96 4210
3 1650 1500 1300 М36 22 97-143 4680
4 1850 1700 1500 М36 22 144-180 4980
5 2350 2200 2000 М36 22 181-263 5720
6 2850 2700 2500 М36 22 264-346 6540
7 3350 3200 3000 М36 22 347-424 7320
8 4350 4200 4000 М36 22 425-588 8850
9 5375 5225 5000 М36 22 589-752 10500
10 6375 6225 6000 М36 22 753-930 12100
Размер H: рамы №1-№5 — 3040 мм, рамы №6-№8 — 3140 мм, рамы №9-№10 — 3340 мм (для расчетного давления 1,0 и 1,6 МПа).

Стоимость

Цена (от 984 590 Р) указана для примера.

Ридан НН 188 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
