Аппарат теплообменный пластинчатый разборный Ридан НН 20 (Ду 50 мм)
Нажмите чтобы увеличить
Ридан НН 20 — пластинчатый разборный теплообменник с Ду 50 мм. Решает те же задачи, что и 14-й аппарат, но при «трудных» исходных данных.
При равной ширине имеет более высокую пластину, обеспечивающую «длинную тепловую линию» и прекрасную передачу тепла при малых разницах отправных температур рабочих сред. Может использоваться в качестве средства охлаждающего оборудования в условиях жаркого лета, когда оборотная вода системы охлаждения выше 32-35 градусов.
Применяется в роли регенераторов (рекуператоров) в пастеризационных установках для изготовления пива, молока, кваса, а так же при производстве рафинированного растительного масла.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

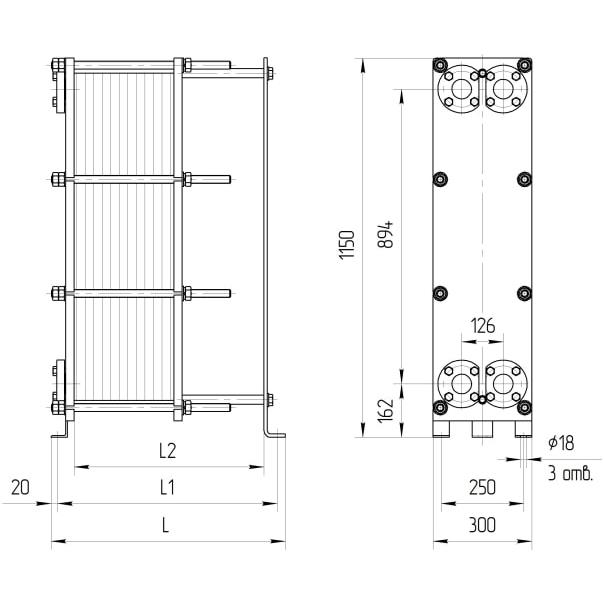

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №20 | 1 | 520 | 480 | 400 | М20 | 8 | 11-39 | 175 | ||
| 2 | 720 | 680 | 600 | М20 | 8 | 40-75 | 210 | |||
| 3 | 920 | 880 | 800 | М20 | 8 | 76-111 | 245 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №20 | 1 | 520 | 480 | 400 | М24 | 8 | 11-39 | 185 | ||
| 2 | 720 | 680 | 600 | М24 | 8 | 40-75 | 225 | |||
| 3 | 920 | 880 | 800 | М24 | 8 | 76-111 | 270 | |||
Стоимость
Цена (от 68 600 Р) указана для примера.
Ридан НН 20 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
