Аппарат теплообменный пластинчатый разборный Ридан НН 41 (Ду 150 мм)

Нажмите чтобы увеличить

Ридан НН 41 — пластинчатый разборный теплообменник с Ду 150 мм и глубиной формовки пластин 2,6 мм.

Имеет самое «незначительное» соотношение высоты к длине. Этот фактор позволяет использовать аппарат в системах, где требуются большие расходы рабочих сред с малыми гидравлическими потерями.

Показывает «высокие» результаты в паровых схемах и конденсаторах пара. Применяется в горячем водоснабжении и отоплении.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №41
  • Наличие: уточните у менеджера
  • Склад в Хабаровске:
    ул. Промышленная, дом 3Л

Рейтинг товара:

Отзывов: 1

  • Цена: 145 200 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

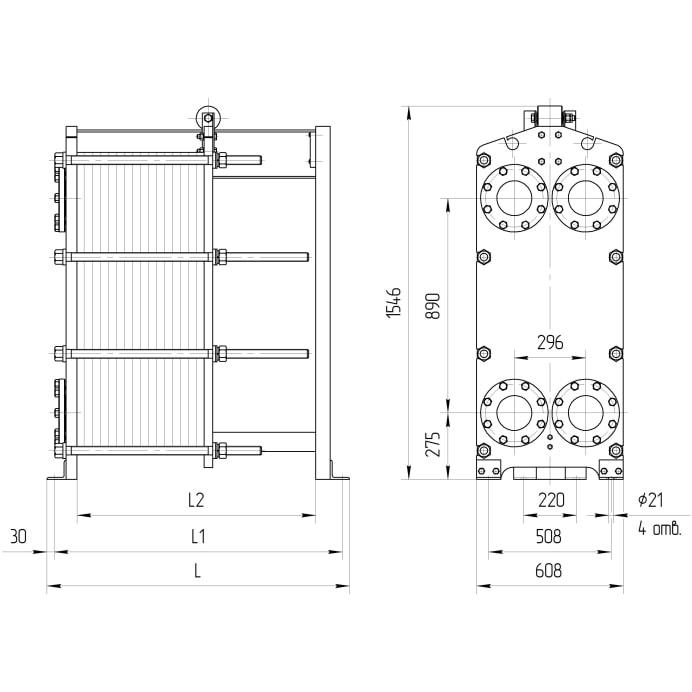

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН №41 1 805 745 600 М36 8 11-68 660
2 1205 1145 1000 М36 8 69-115 770
3 1705 1645 1500 М36 8 116-207 960
4 2205 2145 2000 М36 8 208-300 1160
5 2705 2645 2500 М36 8 301-392 1360
6 3205 3145 3000 М36 8 393-485 1560
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №41 общепромышленное исполнение 1 810 750 600 М36 8 11-68 750
2 1210 1150 1000 М36 8 69-115 880
3 1710 1650 1500 М36 8 116-207 1110
4 2210 2150 2000 М36 8 208-300 1340
5 2710 2650 2500 М36 8 301-392 1570
6 3210 3150 3000 М36 8 393-485 1810
НН №41 специальное исполнение 1 815 755 600 М36 8 11-68 810
2 1215 1155 1000 М36 8 69-115 940
3 1715 1655 1500 М36 8 116-207 1170
4 2215 2155 2000 М36 8 208-300 1400
5 2715 2655 2500 М36 8 301-392 1610
6 3215 3155 3000 М36 8 393-485 1870

Стоимость

Цена (от 145 200 Р) указана для примера.

Ридан НН 41 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
