Аппарат теплообменный пластинчатый разборный Danfoss XG 10
Нажмите чтобы увеличить
Пластинчатый разборный теплообменник Danfoss XG 10 передает тепло от одной среды другой. Состоит из пакета пластин с прокладками и прижимных плит, собранных в единую конструкцию с помощью стяжных шпилек. Пластины образуют два контура: теплоноситель и теплопотребитель. Среды в процессе теплообмена не смешиваются друг с другом.
Danfoss XG 10 оснащен присоединительными патрубками диаметром 25 мм (резьба наружная). Максимальное рабочее давление 16 бар. Площадь одной пластины 0,017 м2.
Теплообменные аппараты этой серии применяются в сфере ЖКХ для приготовления воды под горячее водоснабжение, отопление и для вентиляции.
Характеристики
- Рабочая температура: от –30 °С до +190 °С
- Максимальное рабочее давление: до 16 бар
- Используемые материал прокладок: Nitril, EPDM, Viton
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

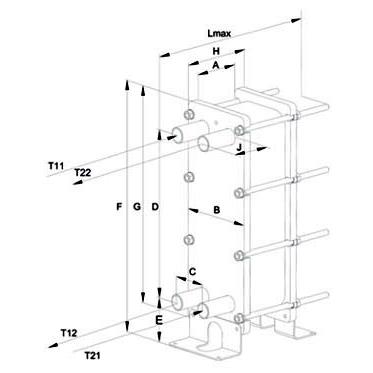

Таблица размеров
|
Кол-во пластин |
Габаритные размеры, мм |
S теплообмена, м2 |
Вес, кг |
||||||||
|
A |
B |
C |
D |
E |
G |
H |
F |
J |
|||
|
10 |
25,5 |
158 |
65 |
235 |
188 |
310 |
55,5 |
460 |
77/77 |
0,17 |
18 |
|
20 |
51 |
158 |
65 |
235 |
188 |
310 |
55,5 |
460 |
77/77 |
0,38 |
20 |
|
30 |
76,5 |
158 |
65 |
235 |
188 |
310 |
55,5 |
460 |
77/77 |
0,59 |
22 |
|
40 |
102 |
158 |
65 |
235 |
188 |
310 |
55,5 |
460 |
77/77 |
0,8 |
24 |
|
50 |
127,5 |
158 |
65 |
235 |
188 |
310 |
55,5 |
460 |
77/77 |
1,22 |
26 |
|
60 |
153 |
158 |
65 |
235 |
188 |
310 |
55,5 |
460 |
77/77 |
1,43 |
28 |
|
70 |
178,5 |
158 |
65 |
235 |
188 |
310 |
55,5 |
460 |
77/77 |
1,63 |
30 |
Стоимость
Цена теплообменного аппарата Danfoss XG 10 может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.
Для расчета необходимы:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
