Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-008c (Ду 32 мм)
Нажмите чтобы увеличить
ЭТ-008с компании ЭТРА с Ду 32 мм — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

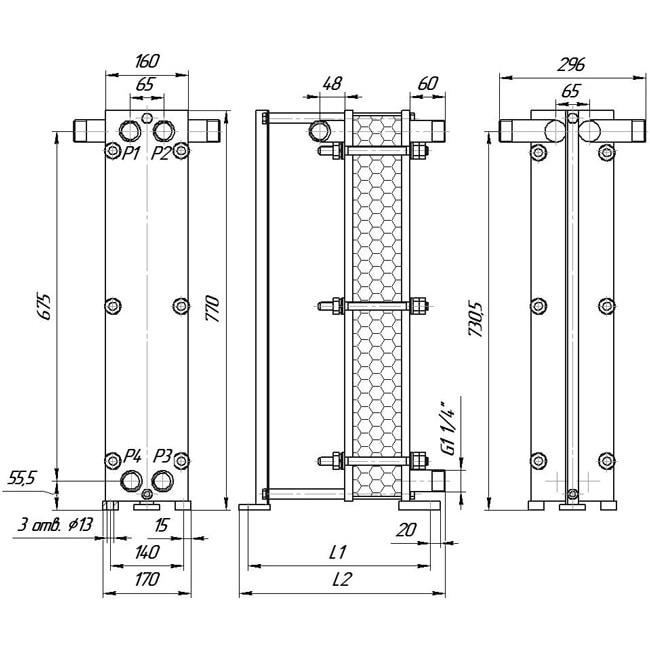

Таблица размеров
| ЭТ-008с (1,0 МПа) | |||||||
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду32 | 250 | 285 | 5 — 20 | 52 – 58 | 0,24 – 1,44 | М16, 8шт |
| 2 | 400 | 435 | 21 – 50 | 61 — 71 | 1,52 – 3,8 | ||
| 3 | 550 | 585 | 51 – 80 | 73 – 83 | 3,9 – 6,2 | ||
| 4 | 700 | 735 | 81 — 110 | 86 — 96 | 6,3 – 8,6 | ||
| 5 | 850 | 885 | 111 — 140 | 99 – 109 | 8,7 – 11,0 | ||
| ЭТ-008с (1,6 МПа) | |||||||
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду32 | 250 | 285 | 5 — 20 | 53 – 59 | 0,24 – 1,44 | М16, 8шт |
| 2 | 400 | 435 | 21 – 50 | 62 – 75 | 1,52 – 3,8 | ||
| 3 | 550 | 585 | 51 – 80 | 77 – 90 | 3,9 – 6,2 | ||
| 4 | 700 | 735 | 81 — 110 | 93 – 105 | 6,3 – 8,6 | ||
| 5 | 850 | 885 | 111 — 140 | 108 — 120 | 8,7 – 11,0 | ||
Стоимость
Цена (от 29 484 Р) указана для примера.
ЭТРА ЭТ-008c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
